1.材料介紹

  玻璃微珠是一種經(jīng)過特殊高溫工藝生產(chǎn)的球形玻璃礦物質(zhì)，是一種耐高溫、輕保溫的無機(jī)材料，重量輕，導(dǎo)熱系數(shù)小，具有防火、保溫、保溫等優(yōu)良性能。單組分干混砂漿由玻璃微珠和改性干粉粘合劑均勻混合而成，具有保溫、耐老化、耐水、無空鼓、無開裂、強(qiáng)度高、粘結(jié)性能好等特點(diǎn)，具有優(yōu)異的保溫性能和防蟲螞蟻侵蝕性能。大大提高了干粉保溫砂漿的綜合性能和施工效率。

在玻化微珠保溫層表面涂一層2mm厚的具有防水、抗?jié)B、抗裂性能的抗裂砂漿,復(fù)合玻化微珠保溫層,形成一個集保溫、隔熱、抗裂、防火、抗?jié)B于一體的完整體系。

2.保溫砂漿的應(yīng)用范圍

玻化微珠保溫砂漿及其相應(yīng)系統(tǒng)的抗裂砂漿適用于鋼筋混凝土、加氣混凝土、砌塊、燒結(jié)磚、非燒結(jié)磚及地下室、車庫、樓梯走廊、消防通道等公共設(shè)施的內(nèi)外保溫抹灰工程。也適用于各種舊建筑的保溫改造工程。

3.工藝特點(diǎn)

1、品質(zhì)穩(wěn)定

玻化微珠保溫砂漿采用工業(yè)生產(chǎn)，嚴(yán)格控制原材料和配合比。施工現(xiàn)場只需加水?dāng)嚢瑁ＷC砂漿質(zhì)量的穩(wěn)定性和可靠性。

2、工效提高

大規(guī)模商業(yè)生產(chǎn)，節(jié)省現(xiàn)場攪拌時間，材料柔性好，施工性能好，不僅提高了生產(chǎn)效率，而且顯著提高了施工效率，外觀也很好。

三、施工性能好

玻化微珠保溫干混砂漿獨(dú)特的成分技術(shù)使其具有良好的易性，產(chǎn)品易的保水性。可避免基層預(yù)濕和后期淋浴養(yǎng)護(hù)。產(chǎn)品附著力強(qiáng)，抗流掛能力強(qiáng)。因此，砂漿在施工過程中不下垂或懸掛，大大節(jié)省了施工損失。

4.材料的獨(dú)特性

與傳統(tǒng)聚苯乙烯顆粒和普通珍珠巖相比，采用無機(jī)材料玻化微珠作為骨料的保溫砂漿克服了膨脹珍珠巖吸水性大、易粉化、漿料攪拌體積收縮率大、產(chǎn)品后期強(qiáng)度低、空鼓開裂等缺陷。同時彌補(bǔ)了聚苯乙烯顆粒有機(jī)材料易燃、耐火性差、易性差、施工反彈性大等缺陷。具有保溫、耐老化、耐候、耐火、防蟲、螞蟻侵蝕、無空鼓、無開裂、強(qiáng)度高、附著力好等特點(diǎn)，施工工藝特別簡單。

4.施工工藝

1、工藝流程

基層墻體清潔(混凝土墻體界面處理)）→測量垂直度、套方、彈控線→做灰餅、 沖筋，做口→抹保溫砂漿→彈分格線，開分格槽，嵌滴槽→抹抗裂砂漿→刷底膠→刮耐水膩?zhàn)印砻嫜b飾

2、基層處理

施工前，清除墻體浮灰、油污、隔離劑和角落雜物，確保施工作業(yè)表面清潔。由于混凝土墻上有不同的隔離劑，需要進(jìn)行適當(dāng)?shù)慕缑嫣幚怼Ｖ灰渌麎Ρ诒磺宄怀龅膲Ρ诰痛笥?0mm保證異物清潔，無需特殊處理。

3、料漿配制

根據(jù)料漿所需水灰比(0.85～1:1)先將水放入攪拌容器中，啟動攪拌機(jī)，然后將保溫干混砂漿慢慢放入加水后的攪拌容器中。攪拌機(jī)攪拌3～5分鐘后，將料漿變成均勻的糊狀，即可使用。砂漿必須在一小時內(nèi)即時使用。

4、抹灰工序

窗框安裝完畢后，窗框周圍分層填充密實(shí)，保溫層包裹窗框尺寸控制在10mm。

灰餅厚度根據(jù)基層表面平整度、垂直度的測量結(jié)果和保溫層的設(shè)計(jì)厚度確定。操作時，先粘貼上灰餅，再粘貼下灰餅。下灰餅根據(jù)上灰餅垂直懸掛確定。灰餅和沖筋材料采用保溫砂漿相同的材料，避免形成熱橋。保溫層最后抹灰時，應(yīng)達(dá)到?jīng)_筋厚度。

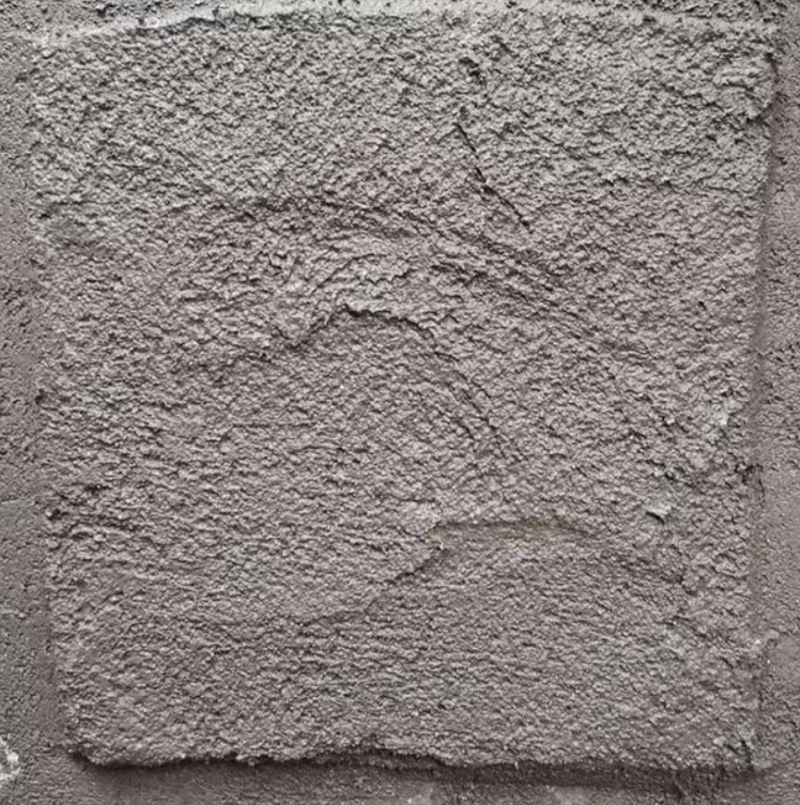

在干凈的墻面上，用準(zhǔn)備好的保溫漿抹第一層(厚度不低于10mm），使?jié){料均勻、緊密地覆蓋墻壁，稍干燥后按設(shè)計(jì)要求涂抹至規(guī)定厚度，用大杠擦拭。門窗、開口、垂直平整度達(dá)到規(guī)范質(zhì)量要求后，在表面壓實(shí)。

抹灰厚度大于3mm可分為二次涂抹，第一次涂抹硬化后即可進(jìn)行二次涂抹，涂抹方法與普通砂漿相同。

保溫砂漿硬化后，在其表面涂抹抗裂砂漿蓋，涂層厚度為1～2mm，使其具有良好的抗?jié)B性和抗裂性。同時，為后續(xù)裝修工程形成良好的界面

層，提高裝修效果。

5.建議使用保溫砂漿

目前諸多地區(qū)的節(jié)能標(biāo)準(zhǔn)仍然為50％，根據(jù)大眾化考慮，根據(jù)保溫干混砂漿的性能指標(biāo)，結(jié)合不同基層材料的傳熱系數(shù)，得出各種墻體滿足節(jié)能要求的復(fù)合傳熱系數(shù)。

可見，我國夏熱冬冷、夏熱冬暖地區(qū)要求節(jié)能達(dá)到50%，用保溫干混砂漿抹灰30mm～40mm厚，可達(dá)國家JGJ134―2001、JGJ75―節(jié)能50，2003標(biāo)準(zhǔn)規(guī)定%要求。我國寒冷地區(qū)建筑節(jié)能要求達(dá)到50%保溫層厚度可根據(jù)設(shè)計(jì)要求提高，抹灰厚度大于50mm可達(dá)節(jié)能50%但為了減少單面增加保溫厚度的不利因素，計(jì)劃采用墻內(nèi)外復(fù)合保溫。在寒冷地區(qū)，需要相應(yīng)增加復(fù)合保溫層的厚度，以滿足冬季長低溫建筑的節(jié)能要求。

6.總結(jié)

單組分保溫干混砂漿采用玻化微珠作為輕質(zhì)保溫骨料，不僅在墻體保溫要求上符合國家相關(guān)建筑節(jié)能標(biāo)準(zhǔn)，而且在現(xiàn)場施工性能上具有獨(dú)特的優(yōu)勢：

（1)專業(yè)廠家根據(jù)專業(yè)配方準(zhǔn)確配置，保證產(chǎn)品質(zhì)量的穩(wěn)定性，克服現(xiàn)場雙組分或多組分保溫砂漿的不穩(wěn)定性。

（2)粘結(jié)強(qiáng)度高，早期強(qiáng)度提高快，明顯優(yōu)于聚苯乙烯顆粒和普通珍珠巖作為輕骨料的保溫砂漿。產(chǎn)品一次運(yùn)行，縮短二次抹灰時間，無需粘貼網(wǎng)布，提高了施工效率。

（3） 具有良好的保水性和抗裂性，不需要在各種基材的墻上澆水或界面處理，可直接干燥在墻上，不空鼓，不開裂,大大提高了施工效率和綜合性能，降低了工程成本。
